Планы по созданию очков виртуальной реальности из картона

Многие любители шлемов виртуальной реальности не могут позволить себе покупку таких дорогих устройств, и именно для них в интернете можно найти множество шаблонов очков виртуальной реальности, с помощью которых можно создать свой собственный удобный гаджет. Большое количество 3D шаблонов очков для смартфонов можно найти на нашем сайте. Вы также можете распечатать их на принтере, чтобы сделать собственные очки виртуальной реальности.

Все самодельные очки виртуальной реальности основаны на Google Cardboard. Именно компания Google разработала довольно простые конструкции очков виртуальной реальности, пригодные для быстрой сборки в домашних условиях и при этом отвечающие основным требованиям, предъявляемым к VR-устройствам. Основная проблема заключается в порядке действий при изготовлении очков в домашних условиях.

Самый простой способ – распечатать очки виртуальной реальности на принтере, вырезать детали, а затем положить их на заранее подготовленный картон и начать вырезать. На самом деле, с этой задачей может справиться даже ребенок, но только под присмотром взрослых.

В этом случае сам шаблон очков виртуальной реальности должен быть распечатан на обычной бумаге для принтера. Такие домашние VR-устройства не предназначены для постоянного использования, но они подходят для того, чтобы понять, что такое виртуальная реальность, для коротких игр, просмотра фото и видео.

рисование в vr-очках

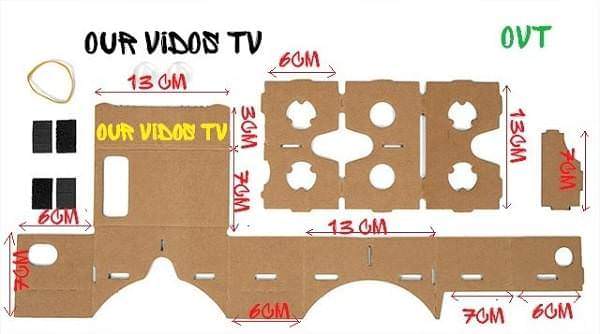

Чертеж очков виртуальной реальности с размерами можно скачать с нашего сайта или из другого источника аналогичной направленности. Сначала необходимо выбрать материал, с которым вы будете работать. Кто-то предпочитает любой картон от бытовой техники, кто-то выбирает специальный тонкий в канцелярском магазине, а некоторые умельцы даже собирают свои стаканы из металла, поликарбоната или полистирола.

Известно, что очки виртуальной реальности печатаются на 3D-принтере. Однако наиболее распространенный вариант очков изготавливается из картона как наиболее доступного материала.

Для создания полноценного Google Cardboard вам понадобятся:

  • Принтер;
  • Картон;
  • Специальные ножницы;
  • Линзы (необходимо указать размер);
  • Скотч с клейкой лентой с обеих сторон.

Вам понадобится специальный материал – гофрированный картон, так как он состоит из нескольких слоев. Гофрированный картон должен быть не только толстым, но и прочным, чтобы его нельзя было случайно раздавить. В противном случае модель может оказаться слишком хрупкой и не сможет держать форму. Линзы должны быть выпуклыми с обеих сторон. Вы даже можете сами создать схему очков из картона, чтобы она соответствовала индивидуальным чертам лица человека.

дизайн очков для смартфонов

1). Итак, для начала вам нужно распечатать шаблоны на принтере, чтобы нарисовать очки. Затем вы кладете их на лист картона и начинаете вырезать конструкции очков виртуальной реальности для телефона своими руками. Для слишком толстого картона лучше взять перочинный нож, так как он может работать поверх листа.

На этом этапе вам нужно решить, будете ли вы собирать очки вручную с помощью ключей или будете склеивать отдельные детали. В последнем случае, как только рисунок очков виртуальной реальности будет вырезан из картона, вы можете игнорировать клавиши, не оставляя никаких запасов.

2). Затем выберите 2 линзы, предпочтительно биконвексные. Сам шаблон очков виртуальной реальности предполагает использование линз диаметром 25 мм. Фокусное расстояние между ними должно составлять 45 мм. Некоторые ремесленники даже покупают линзы в компьютерных магазинах, а некоторые создатели видеороликов на Youtube используют прозрачный бутылочный пластик вместо линз при создании собственных VR-очков для смартфонов, размер которых определяется строго по чертежам.

Для этого вырежьте 4 одинаковых круга по шаблону и склейте их по 2 за раз с помощью резака. Сверху также следует оставить небольшое отверстие, чтобы образовавшееся пространство можно было заполнить водой из шприца. Затем оставшийся зазор спаивается, и вы получаете очки виртуальной реальности для вашего телефона, изготовленные по чертежу, практически готовые у вас в руках.

3). Немногие из современных смартфонов поддерживают магнитную коммутацию, что позволяет работать с ними, не снимая постоянно очки. Для реализации этой идеи потребуется простое расположение магнитов: неодимовый кольцевой магнит и керамический дисковый магнит (диаметром около 19 мм и толщиной около 3 мм). Однако и без магнитов вы сможете комфортно управлять смартфоном, достаточно предусмотреть отверстие для пальца внизу или сбоку в картонной схеме очков.

4). Когда у вас почти все готово, настало время решить проблему, куда крепить смартфон внутри очков. Вы можете предоставить место для них на этапе производства 3D-очков для смартфонов. Для фиксации крышки можно использовать резиновое кольцо и 2 полоски липучки (размер около 20×30 мм).

гарнитура blueprint vr

Конечно, мы не используем шаблон Oculus Rift или HTC Vive, это лишь их простой аналог, а сами устройства слишком технологичны. Без специальных знаний и навыков невозможно воссоздать их точную копию в домашних условиях. Но конструкция VR-очков от Google довольно проста, весь вопрос в удобстве использования устройства такого плана. Ведь помимо VR-шлемов индустрия выпускает множество устройств для более глубокого погружения в виртуальность.

Например, виртуальность гораздо заметнее в перчатках управления, поскольку они позволяют использовать прикосновения, как в реальной жизни, а некоторые модели кресел BP практически мгновенно реагируют на движения головы пользователя, поворачивая тело в том же направлении. Конечно, такие устройства можно использовать только с оригинальными очками ВР, а картонные считаются вполне подходящими для первого знакомства с виртуальным миром.

Но не забывайте о главных моментах:

  • Дно корпуса всегда меньше, чем пластина сверху, так как именно здесь будет находиться нос.
  • Отверстия для линз должны иметь косые вырезы, для той же цели.
  • Передняя часть чехла должна иметь слегка выступающие края, на этих выступающих краях будет лежать смартфон.
  • Не забудьте о специальных крючках, на которых будут крепиться резинки. Они также надежно закрепят смартфон, чтобы он не выпал, если вы вдруг повернете голову во время виртуальной игры.

Таким образом, дизайн очков VR включает в себя все мельчайшие детали, при учете которых устройства очков виртуальной реальности смогут удовлетворить потребности каждого пользователя.

Содержание

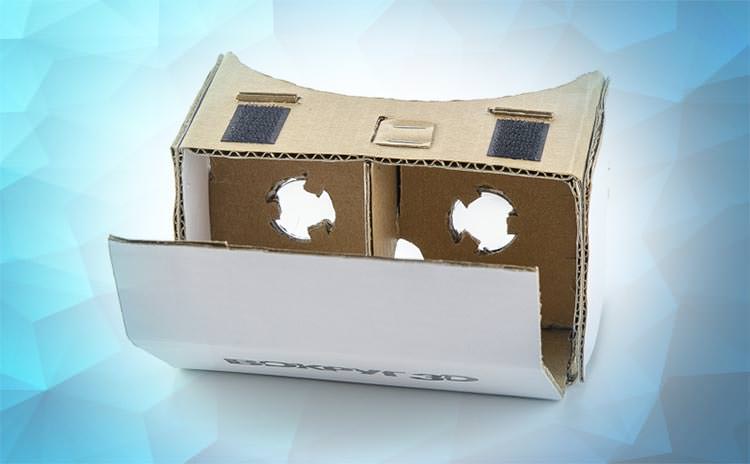

Как сделать очки виртуальной реальности из картона своими руками

Как самостоятельно изготовить очки виртуальной реальности? На этот вопрос можно ответить, взглянув на шлем Cardboard от Google. Его конструкция довольно проста и состоит в основном из картона. Создание таких vr-очков своими руками занимает очень мало времени.

Как работают vr-очки

Устройство любых очков виртуальной реальности основано на главном условии стереоскопии – отображении отдельных изображений для каждого глаза. Это достигается путем размещения смартфона перед глазами пользователя на определенном расстоянии. С помощью линзы глаз фокусируется на экране телефона, а перегородка заслоняет соседнее изображение от левого и правого глаза.

Шаблон для очков виртуальной реальности для смартфона

Дизайн очков виртуальной реальности для смартфона

Проще говоря, vr-очки – это коробка с отсеком для смартфона и двумя линзами. Кажется, что его несложно приготовить дома.

Что потребуется, чтобы сделать vr-очки для смартфона в домашних условиях?

Смартфон

Самое главное – это телефон, поскольку он выполняет функцию экрана. Операционная система должна быть Android или iOS. Что касается размера экрана – чем больше, тем лучше, но диагональ должна быть от 5 до 6,5 дюймов.

Еще одним важным условием является производительность смартфона и наличие датчиков движения. Они позволяют отслеживать положение головы во время просмотра vr-контента. Минимальные и оптимальные параметры телефона приведены в таблице.

Параметры телефона Оптимальная совместимость с VR Обычная совместимость с VR
Диагональ экрана 5-5,7 дюйма 4-5,7 дюйма
Разрешение экрана 1080×1920 (Full HD) и выше 720×1280 (HD)
Процессор Четырехъядерный процессор 1,6 ГГц или быстрее Необходимые тесты
Датчики Акселерометр, гироскоп Акселерометр, гироскоп

Таблица оптимальных настроек смартфона для VR

Самый простой способ проверить свой смартфон – установить любое приложение виртуальной реальности из маркета и опробовать акселерометр и гироскоп на практике.

Шаблон для очков виртуальной реальности

Вы можете скачать шаблон в формате PDF здесь.

Шаблон для vr-очков

Шаблон для vr-очков

Элементы корпуса очков разделены на несколько частей. Шаблон подготовлен для печати на домашнем принтере.

Картон – материал для тела

Если вы делаете vr-очки для смартфонов своими руками, вам необходимо определиться с материалом. Он должен быть достаточно жестким, но в то же время хорошо гнуться. Наиболее подходящим материалом является картон толщиной 1-2 мм. Лист жесткого картона можно взять из упаковочной коробки или купить отдельно в магазине канцелярских товаров. Картона должно хватить на три листа формата А4.

Не следует использовать ламинированный картон, так как он часто слишком мягкий и плохо деформируется при сгибании.

Картон для сборки корпуса очков

Картон для монтажа рамок

Картон можно заменить листом твердого пластика, например, папкой для бумаг.

Режущие инструменты

Вы можете использовать ножницы. Но лучше, если вы воспользуетесь ножницами. Используя нож и линейку, вы сможете гораздо легче разрезать картон, и срез будет гораздо ровнее.

Крепежные материалы

Некоторые части виртуальных очков необходимо будет склеить. Для их крепления мы будем использовать клей (например, ПВА) и степлер со скобами размера 26/6.

Объективы

Можно ли сделать очки виртуальной реальности без линз?

Самой сложной частью конструкции является, конечно же, объектив. В связи с этим сразу возникает вопрос, можно ли сделать очки виртуальной реальности без них? К сожалению, нет. Без линз глаз не может сфокусироваться на близком изображении. Вы можете убедиться в этом, попытавшись прочитать текст с расстояния пяти сантиметров. Это просто невозможно.

Самодельные линзы для очков vr

Для vr-шлема нужны биконвексные линзы. Вы можете сделать их своими руками из пластиковой бутылки. Краткая инструкция:

  • Вырежьте два круга диаметром 25 миллиметров из округлой части бутылки (около горлышка).
  • Склейте или спаяйте круги вместе с помощью паяльника.
  • Заполните линзу водой с помощью шприца и иглы и запечатайте место инъекции.

Края линзы должны быть тщательно заклеены, чтобы предотвратить вытекание воды. Постарайтесь полностью заполнить емкость водой без пузырьков воздуха.

Где можно купить готовые линзы для шлема Google Cardboard?

Где я могу приобрести высококачественные линзы для моих vr-очков? Если вы не хотите делать линзы самостоятельно, вы можете купить их на Aliexpress. Для нашей конструкции нам понадобятся линзы диаметром 25 миллиметров.

Линзы для очков vr

Линзы для vr-очков – 25 миллиметров

Пошаговые инструкции по изготовлению собственных очков виртуальной реальности

Печать шаблона для вырезания vr-очков.

Первое, что нужно сделать, это распечатать чертеж, похожий на Google Cardboard, который мы скачали по ссылке. Для печати вам понадобится бумага формата А4 или три листа.

Печатный шаблон для очков виртуальной реальности

Затем мы наклеим распечатанные эскизы на картон, поэтому лучше всего использовать клейкие листы. Но если у вас их нет, вы можете использовать любой клей для бумаги.

После нанесения клея дождитесь его полного высыхания, прежде чем вырезать все части очков.

Вырезание деталей

Из полученного шаблона очков виртуальной реальности вырежьте все детали. Как это сделать – решать вам. Но самый удобный способ – с помощью кусачек и линейки. Приложите линейку к краю, плотно прижмите ее к картону и вырезайте кусок за куском.

Соблюдайте особую осторожность при использовании кусачек. Используйте поверхность, которую вы не боитесь поцарапать.

Это очень трудоемкая задача, поскольку необходимо вырезать множество мелких деталей и отверстий. В некоторых случаях вам все же придется воспользоваться маленькими ножницами.

В результате получится набор необходимых деталей для сборки корпуса очков из трех частей шаблона.

Вырежьте детали vr-очков из картона

Как собрать корпус очков vr

Шаг 1.

Перед сборкой обведите кривые на вырезанных кусках картона. С помощью линейки приложите ее к линии и согните картон в нужном направлении. Направление и линии для каждой детали можно увидеть на фотографии ниже.

Шаг 2

Вставьте линзы в вырезанную картонную конструкцию из третьего листа шаблона. Бокалы размещаются в центре изделия.

Существуют линзы, которые имеют разную выпуклость с обеих сторон. Фокусное расстояние зависит от того, как расположен объектив. Поэтому вам следует заранее решить, какой вариант подходит для ваших глаз.

Обе стороны согнуты в разных направлениях, что обеспечивает фиксацию линз с помощью специальных кромок. Для уверенности можно отремонтировать сделанную маску с помощью клея.

Установите линзы в vr-очки

Шаг 3

Теперь можно приступать к сборке рамы. Большой кусок из первого листа – это верхняя часть. Вставьте маску с линзами и перегородку (маленький кусочек – лист 2), как показано на рисунке.

Монтаж очков vr

Затем переверните всю конструкцию и совместите ее с большей деталью с листа №2, используя пазы.

Монтаж очков виртуальной реальности

Монтаж очков виртуальной реальности

Установите левую боковую панель.

Монтаж очков vr

Шаг 4

Склейте и скрепите все детали вместе. Вырежьте части, которые были вытерты из пазов. Лучше согнуть их на перегородке и закрепить скобами. Это сделает конструкцию намного прочнее.

Детали склеивания и крепления картонных vr-очков

Склеивание и прикрепление деталей

Добавьте оставшиеся прямоугольники из картона по бокам, чтобы закрыть места крепления.

Детали склеивания и крепления картонных vr-очков

Шаг 5

Положите смартфон на очки и согните крышку по толщине телефона.

Отгибание крышки отсека для хранения смартфона

Сгибание крышки для хранения смартфона

Осталось только придумать, как зафиксировать крышку, чтобы телефон не выпал. Это можно сделать, например, с помощью магнитов или простой резинки. Но мы будем использовать текстильные липучки для одежды. Его нужно приклеить в том месте, где крышка прилегает к корпусу vr-очков.

На этом этапе вы заканчиваете сборку шлема виртуальной реальности из картонной коробки. Для удобства можно прикрепить резинку, чтобы закрепить очки на голове. Однако это совсем не обязательно, поскольку во время просмотра вы можете просто держать Cardboard как бинокль.

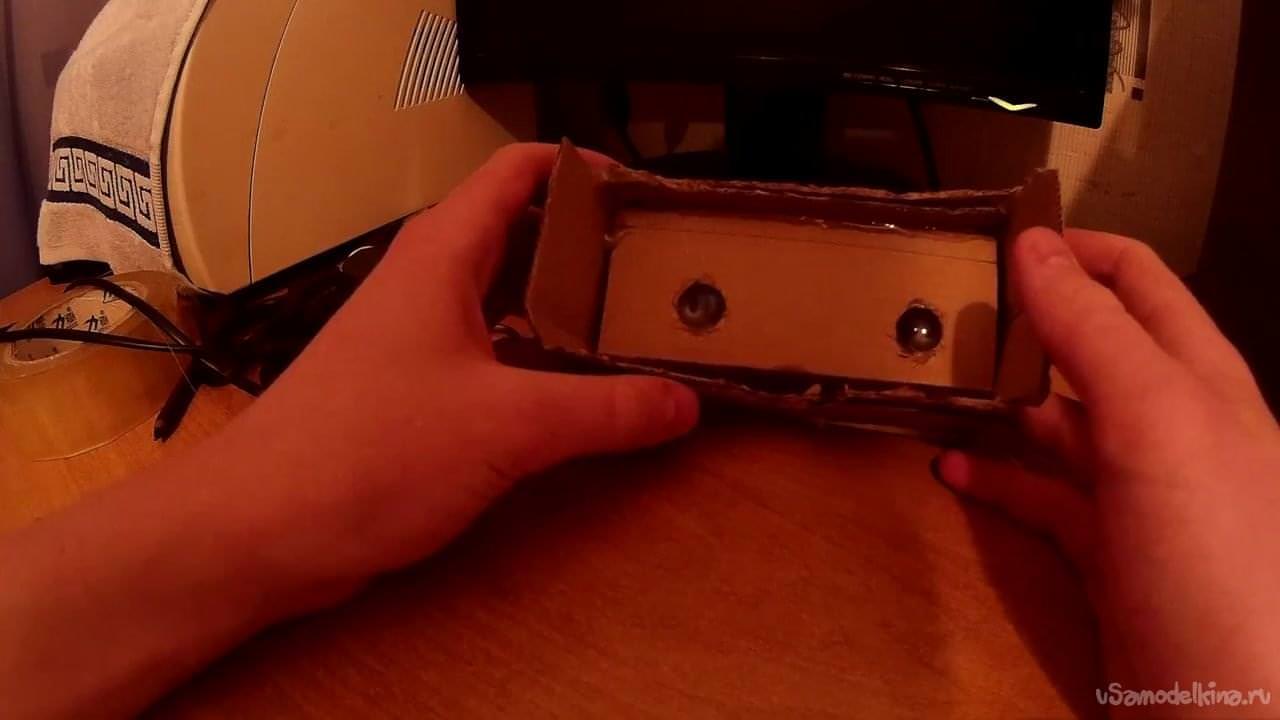

Вот что мы получили:

Изготовление самодельных vr-очков из картона

Очки виртуальной реальности Cardboard VR Glasses в формате 360

Как работает шлем виртуальной реальности на смартфоне

Теперь давайте рассмотрим, как использовать очки виртуальной реальности, которые мы сделали своими руками. Все просто.

Давайте загрузим vr-игру, например VR X-Racer, на ваш телефон. Запустите приложение и установите смартфон в бардачок шлема. Теперь, поворачивая голову, мы можем управлять летающей машиной, избегая различных препятствий.

На рынке представлен широкий выбор игр и приложений виртуальной реальности на любой вкус.

Выводы

В этой статье мы поделились подробной пошаговой инструкцией о том, как собрать vr-очки своими руками. Теперь любой желающий может собрать очки виртуальной реальности из картона у себя дома и наслаждаться виртуальными мирами.

Как сделать очки виртуальной реальности своими руками

С ростом популярности VR-технологии многие люди хотят в нее попасть. Сегодня в продаже имеется множество разновидностей и моделей устройств в разных ценовых категориях. Тем не менее, некоторые пользователи из любопытства или в целях экономии средств задаются вопросом, как сделать очки виртуальной реальности своими руками из картона или пластика (что сложнее)?

Этот вариант подходит в основном тем, у кого есть современный смартфон с большим экраном и встроенным набором датчиков (подробнее о необходимых датчиках ниже). По статистике, большая часть населения планеты пользуется такими устройствами. Таким образом, при небольшом вложении денег и времени пользователь может сделать отличные 3D-очки своими руками. О том, что для этого нужно и как собрать все детали, рассмотрим ниже.

Google Cardboard

Интересно отметить, что упрощенная конструкция из картона и простых линз даже производится и распространяется компанией Google под названием Cardboard. Их VR-очки, даже при схожем дизайне, выпускаются в нескольких вариантах, которые несложно повторить в домашних условиях.

Поэтому нет необходимости говорить об актуальности рассматриваемого вопроса.

Что необходимо для сборки очков виртуальной реальности в домашних условиях

Прежде чем начать беспокоиться о материалах и компонентах ваших будущих очков, необходимо убедиться, что ваш смартфон соответствует требованиям технологии VR. Технические характеристики вашего телефона должны позволять вам комфортно работать с 3D-фильмами, играми и другими проектами виртуальной реальности.

Для таких целей, например:

  • Android 4.1 JellyBean или лучше
  • iOS 7 или лучше
  • Windows Phone 7.0 и т.д.

Какие датчики необходимы:

  • Магнитометр, т.е. цифровой компас
  • Акселерометр
  • Гироскоп

Последние два условия являются обязательными для большинства виртуальных приложенийВ противном случае пользователь может только смотреть видео. Без этих двух компонентов полная оценка технологии VR невозможна.

Следует отметить, что для самостоятельного изготовления не требуются дорогие или редкие компоненты. Итак, перейдем к списку необходимых материалов для самостоятельного изготовления VR-очков в домашних условиях:

  • Картон. Рекомендуются самые плотные и в то же время тонкие сорта, напр. гофрированный картон. Картон должен быть цельным, размером не менее 22х56 см и толщиной не более 3 мм.
  • Объектив. Лучшим решением является использование биконвексных асферических линз с фокусным расстоянием 40-45 мм и диаметром 25 мм. Рекомендуется использовать стеклянный вариант вместо пластикового.
  • Магниты. Вам понадобятся два магнита: неодимовый магнит в форме кольца и керамический магнит в форме диска. Размеры должны быть 19 мм в диаметре и 3 мм толщиной. В качестве заменителя можно использовать обычную пищевую пленку. В качестве альтернативы можно использовать полноценную механическую кнопку.
  • Липучка т.е. текстильная застежка. Вам понадобятся две полоски текстильного материала, каждая толщиной примерно 20-30 мм.
  • Эластичная лента. Длина резинки должна быть не менее 8 см, так как она будет использоваться для крепления смартфона.

Помимо материалов вам также понадобятся инструменты: линейка, ножницы, клей. В зависимости от ваших способностей и сообразительности, некоторые материалы и инструменты можно заменить альтернативными, если это не скажется негативно на функциональности.

Рисование очков виртуальной реальности из картона

Как вы уже поняли, одних материалов и инструментов недостаточно, чтобы изготовить, а тем более собрать всю конструкцию. Конечно, для этого вам понадобится чертеж или просто шаблон-схема для создания очков виртуальной реальности.

Шаблон для вырезания стаканов вы найдете ниже. Вы можете легко распечатать его, а затем наклеить на кусок картона. Поскольку развернутая версия очков выходит за рамки обычного альбомного формата (и является 3 листа A4), вам нужно будет тщательно и точно выровнять все детали в местах соединения.

3 части шаблона

Ниже вы найдете 3 большие картинки, которые нужно распечатать, а затем наклеить на картон так, чтобы сохранились все стыки.

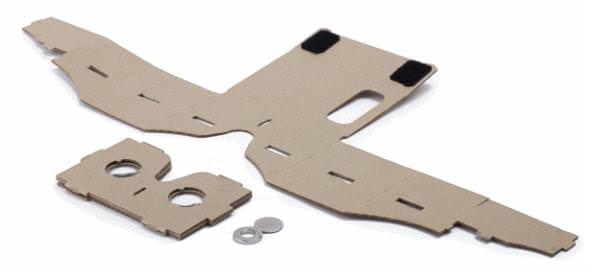

Конечный результат на картоне

Вот конечный результат, который вы получите, если склеите 3 куска картона А4 на картон.

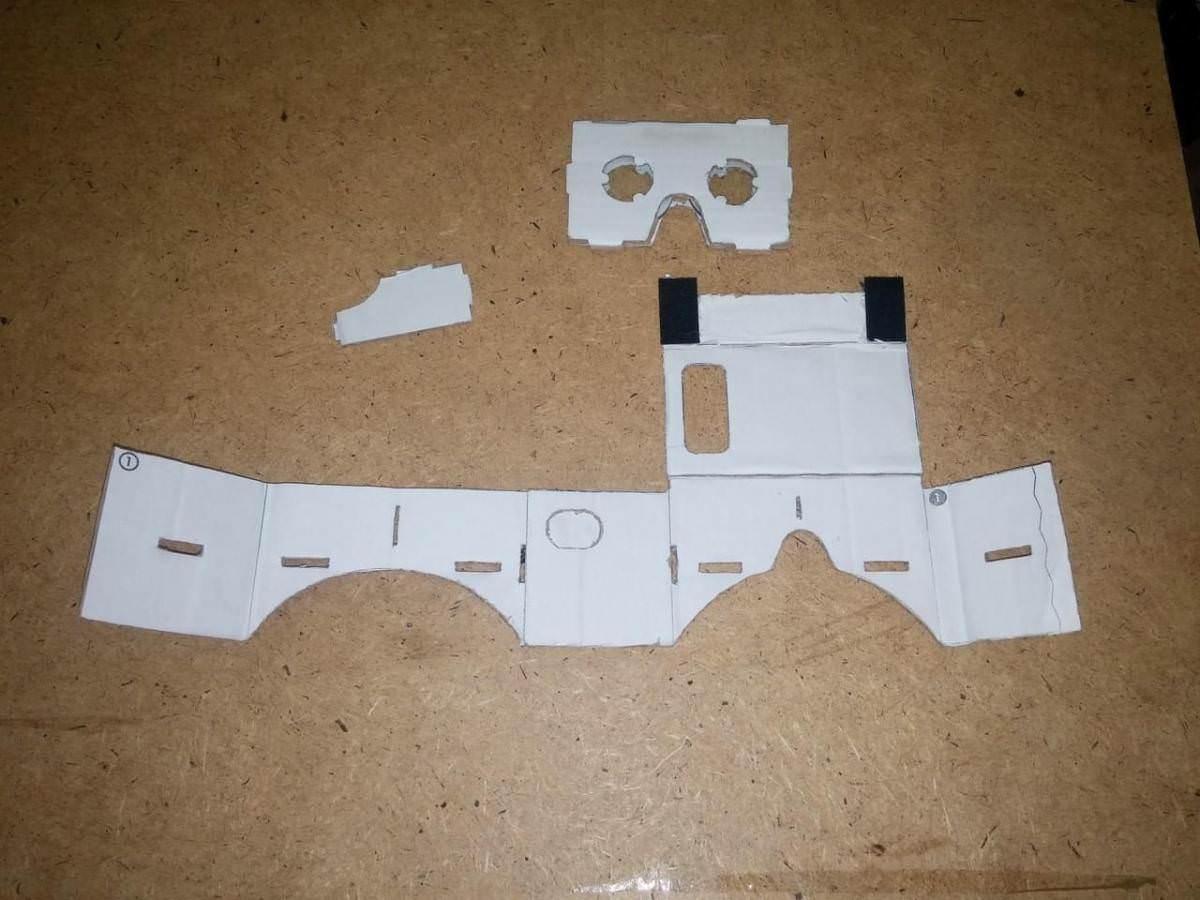

Вырежьте картонную конструкцию

Вот что у нас получилось после полного вырезания картона, как показано на рисунке. Следуйте цифрам и правильно соедините все детали.

Где купить линзы для очков

В данном случае именно линзы являются наиболее труднодоступной частью. Если вы не можете найти их в местных магазинах и торговых точках, вы можете поискать их в Интернете.

Среди доступных и наиболее вероятных мест, которые могут предложить такой продукт для продажи, можно назвать следующие:

  • Магазины в категории “Оптика”. Здесь товары измеряются в диоптриях, и для очков потребуются линзы не менее +22 диоптрии..
  • Канцелярские магазины. Увеличительные стекла (или лупы) продаются здесь, 10-кратные увеличительные линзы должно быть достаточно в качестве альтернативы.
  • Ищите на национальных сайтах и базарах или зарубежных онлайн-аукционах.
  • Сделайте одну из пластиковых бутылок (подробнее см. видеоинструкцию)

Если полученные линзы в той или иной степени отклоняются от стандарта, необходимо будет либо заново заточить сами линзы, либо внести необходимые изменения в дизайн очков. Часто эту проблему можно решить, встроив в конструкцию устройство для регулировки расстояния линзы от пользователя.

Как сделать очки без линз

Те, кто рассматривает вариант изготовления VR-очков без линз, могут сразу забыть об этом. Без специальных линз полученная конструкция не будут отличаться от обычных бокалов или стекла. Практического применения такой конструкции нет, за исключением того, что она может быть использована для создания кинематографического эффекта.

Пошаговые инструкции по изготовлению очков виртуальной реальности из картона

Первый шаг

  1. Приклейте шаблон к картону
  2. Обрежьте по контуру
  3. Складывание и сшивание отдельных мест

Первый шаг – наклеить рисунок на кусок картона. Самое главное – быть аккуратным и следить за точностью стыков, чтобы размеры не искажались. Затем необходимо аккуратно вырезать все детали по контуру доски. По специальным отметкам на чертеже будет понятно, где согнуть конструкцию, а где закрепить.

Второй шаг

  1. Вставьте линзу в готовый узел.
  2. Крепление магнитов
  3. Перекрытие картона поролоном

Затем вставьте линзу в уже собранную оправу и при необходимости зафиксируйте ее, чтобы крепление было более надежным. Затем наклейте полоску фольги или магниты, чтобы создать подобие кнопки управления.

Чтобы сделать полученное устройство более удобным в использовании, его поверхность в местах соприкосновения с головой может быть покрыта поролоном или другим амортизирующим материалом.

Видеоинструкции

Некоторые части инструкции по сборке могут быть неясными или трудными для понимания. В этом случае вы можете увидеть четкое и пошаговое выполнение всех шагов в прилагаемой видеоинструкции.

Как сделать шлем виртуальной реальности

Не знаете, как сделать шлем виртуальной реальности? Тогда вы попали по адресу! Сегодня мы рассмотрим создание очков виртуальной реальности под названием google cardboard. Он был разработан инженерами Google, чтобы донести эту технологию до широких масс. А его конструкция настолько проста, что любой студент может собрать его, не потратив ни копейки. Это потому, что он сделан из картона и линз, взятых из офисных увеличительных стекол.

google_cardboard_man

В последнее время рынок наводнили устройства для просмотра контента в режиме VR. Сегодня только ленивый не выпускает такие устройства. Наиболее известными являются Oculus Rift, Sony Playstation VR, Samsung Gear, HTC Vive и многие другие.

Но Google, как всегда, впереди планеты всей. Они сумели сделать очки из простой картонной коробки и пары линз, а затем опубликовали свою схему в открытом доступе, чтобы любой желающий дома мог собрать такое устройство у себя на коленях. Это сделало google box чрезвычайно популярным.

Видео: как сделать очки виртуальной реальности своими руками

Как работает шлем виртуальной реальности

Полная версия оснащена двумя OLED-дисплеями. Видеоизображение передается на них с компьютера по кабелю и обрабатывается встроенным процессором. Две линзы фокусируют изображение с двух экранов в один, создавая эффект погружения. Движение в пространстве контролируется гироскопом, акселерометром и магнитометром. Инфракрасный локатор, с другой стороны, располагается перед игроком на столе, используется в играх и позволяет определить положение человека в пространстве.

Мобильные очки работают по тому же принципу. Но вместо электронной начинки и экранов используется телефон. На экране отображаются два синхронных изображения. Вместо этого за ориентацию в пространстве отвечают датчики смартфона.

Как сделать google cardboard своими руками

Это проще, чем вы можете себе представить. Если у вас дома есть картон и несколько небольших увеличительных стекол, а также устройство на базе Android или iOS, то картонный шлем можно сделать своими руками за полчаса.

Вам потребуется

  • Диаграмма
  • Картонная коробка размером 60×40 см.
  • Два объектива диаметром 25 мм
  • Смартфон

Есть несколько дополнительных предметов, которые вам понадобятся, но вам не придется обходиться без них.

  • Застежка-липучка (можно купить в магазине одежды или снять с одежды).
  • Неодимовые кольцевые и дисковые керамические магниты (диаметр 19 мм и толщина 3 мм)
  • Наклейка NFC, для взаимодействия с телефоном

google cradboard своими руками

Как строить?

  • Распечатайте диаграмму
  • Приклейте к картону
  • Вырежьте и соберите коробку, как показано на рисунке
  • Снимите линзу с лупы и вставьте ее в коробку.
  • Запуск игры или фильма в режиме VR
  • Вставьте свой смартфон в коробку и наслаждайтесь

Рисование на поле Google

Корпус очков google сделан из картона, но никто не запрещает использовать другие материалы: пластик, стекло, дерево или полимеры для 3D-печати. Просто скачайте выкройку и используйте ее для вырезания чехла.

Линзы для шлема google cardboard

Линзы для самодельного шлема виртуальной реальности можно купить в Интернете или взять из офисных луп, биноклей или сделать самому (в книге Жюля Верна “Таинственный остров” Сайрус Смит склеил глиной два часовых стекла, наполнил их водой и получил увеличительное стекло, чтобы зажечь огонь). Основные параметры:

  • Биконвекс
  • Диаметр 25 мм
  • Фокусное расстояние 45 мм
  • Фокусные расстояния 5-7x
  • Изготовлен из стекла для получения четкого изображения

Пошаговые инструкции

Распечатайте свой шаблон 2.

чертеж шлема виртуальной реальности

2 Вырежьте шаблон и приклейте его к картону. Минимальная высота картона составляет 40 см, поэтому вам не придется склеивать части тела вместе. Если вы хотите использовать формат 60х40 см, лучше сделать его как можно больше, чтобы все детали поместились на нем.

рисунок google_diy_cardboard_st3 рисование в google cardboard

3) Вырежьте макет коробки.

чертеж google cardboard 2.0

4. соберите кнопку, которая нажимается на экране. Приклейте вырезанную пуговицу, как показано на рисунке, и используйте полоску пленки в качестве направляющей.

indycraft_diy_cardboard_st10 indycraft_diy_cardboard_st19

5. вставьте линзы в подготовленные отверстия и зафиксируйте их скотчем или “суперклеем”.

объектив для google cradboard

indycraft_diy_cardboard_st6 indycraft_diy_cardboard_st7

6. на рисунке показано, куда приклеивать полоски-липучки, с помощью которых коробка собирается без клея или скотча. Ленточные полоски не всегда есть под рукой, поэтому мы будем использовать старую добрую липкую ленту.

indycraft_diy_cardboard_st12

7. скрепите картонную коробку винтами.

indycraft_diy_cardboard_st11

indycraft_diy_cardboard_st15 indycraft_diy_cardboard_st16

indycraft_diy_cardboard_st17 indycraft_diy_cardboard_st18

indycraft_diy_cardboard_st20 indycraft_diy_cardboard_st21

8. запустите содержимое на смартфоне и установите его в коробку. Вуаля, готово!

приложение google cardboard

Еще одним преимуществом этого варианта является то, что вы можете стилизовать его по своему вкусу.

руки шлем виртуальной реальности

Содержание

Интернет сейчас переполнен материалами об очках виртуальной реальности. И крупные компании делают невероятные инвестиции в развитие этой технологии. Так что недостатка в контенте точно нет.

Официальное приложение

Если у вас уже есть устройство, но вы еще не погрузились в мир игры, вы можете начать с официального приложения для мобильных платформ.

Видеоролики YouTube в режиме 360

Откройте приложение YouTube на своем телефоне и в поисковой системе введите “360 видео“. Когда начнется видеоролик, нажмите на кнопку картонных очков и вставьте их в шлем.

Игры виртуальной реальности для смартфонов и компьютеров

В магазинах мобильных устройств уже появились целые разделы для таких очков. Просто откройте магазин приложений и найдите “VR».

Вы также можете передавать любой контент непосредственно с компьютера на Android или iOS и управлять им с помощью беспроводного геймпада.

  • Читайте подробнее в этой статье Moonlight – потоковая передача игр с ПК на Android и iOS
  • Вот как подключить DUALSHOCK 4 к компьютеру или смартфону
  • Также интересно: Как подключить PS4 к компьютеру через WiFi

Запрос

Присылайте чертежи очков, сделанных из картона, пластика, на 3D-принтере. Поделитесь своими идеями и опытом.

Что такое 3D-очки и как их можно сделать самостоятельно

изображение 190421_10

В кинотеатрах вы можете приобрести специальные очки для этой цели. Теперь вы даже можете купить телевизор с функцией 3D. Если вы хотите смотреть фильмы дома, вам придется купить очки.

Но вы также можете сделать их сами. В этой статье рассказывается о том, как сделать 3D-очки своими руками.

Что они собой представляют

В этих очках вместо стандартных линз используются специальные фильтры, причем для каждого глаза используется свой свет. Цветовое кодирование обеспечивает стереоскопическое изображение.

Человеческое зрение устроено особым образом, поэтому даже если вы совместите два изображения, у вас будет впечатление, что вы смотрите на одно изображение.

В кинотеатрах используются анаглифные очки, которые оснащены стеклами разных цветов. Левый глаз оснащен красным фильтром, а правый – синим. Эти очки позволяют видеть трехмерное изображение, создавая впечатление, что действие выходит за пределы белого экрана.

Именно это чувство вовлеченности в события, разворачивающиеся в фильме, считается самым важным преимуществом трехмерных фильмов. На качество этого эффекта влияет не только технология, использованная для создания фильма, но и инструмент, используемый для его просмотра.

Также стоит прочитать: Обзор 3D-сканера

Бюджетная версия

Если вы хотите бюджетный вариант домашних очков – сделайте бумажные. В этом случае лучше приобрести картонную оправу, так как к ней легче приклеить линзы. Вам также понадобится большая прозрачная липкая лента и прозрачная силиконовая пленка, три маркера красного, синего и зеленого цветов и острые ножницы.

Описание работы:

  • Нарисуйте и вырежьте из картона рамку. Положите пустые окна рамки на фольгу и очертите их маркером или карандашом, затем вырежьте две линзы;
  • Затем нужно покрасить. Одна линза будет окрашена в красный цвет, другая – в зеленый и синий, с разных сторон. Подождите, пока они высохнут;
  • Приклейте линзы с обеих сторон и приклейте их к оправе. Красная линза будет предназначена для левого глаза, сине-зеленая линза нужна для правого глаза. Здесь мы создали анаглифный продукт.

Назначение

Для просмотра стереоскопических изображений необходимы 3D-очки. Для каждого глаза создается свое изображение, которое берется из разных точек, что создает эффект объема. Видеть трехмерные объекты можно только с помощью бинокулярного зрения, для которого требуется два глаза.

По отдельности каждый глаз видит только двухмерные изображения, а поскольку глаза находятся далеко друг от друга, мозг воспринимает изображение одного элемента с двух сторон. Когда эта информация обрабатывается, формируется трехмерное изображение.

Это Принцип бинокулярного зрения используется режиссерами 3D-фильмов. Для съемки одного кадра используются две камеры, расположенные на небольшом расстоянии друг от друга. Это создает два изображения, из которых формируется стереопара. Однако для оптимального просмотра таких фильмов необходимы соответствующие инструменты, в качестве которых выступают 3D-очки.

Каждый зритель испытывает положительные эмоции и яркие ощущения при просмотре 3D-фильмов. Однако ученые предупреждают граждан об опасности 3D-очков, как для детей, так и для взрослых. После просмотра такого фильма врачи рекомендуют проверить свое здоровье. Если вы испытываете тошноту, слабость и головокружение, это признак перенапряжения. Рекомендуется больше не смотреть фильмы в этом формате.

Строительный чертеж, показывающий расположение линз, зеркал и ЖК-дисплеев в очках AR. Электронные компоненты, необходимые для очков дополненной реальности cheApR с открытым исходным кодом.

Диаграмма Google Cardboard

Чтобы сделать причудливое устройство, вам понадобится точный чертеж очков виртуальной реальности, который можно скачать в Интернете, набрав в поисковой строке: cardboard, VR glasses или что-то подобное. Таким же образом впоследствии в магазине можно найти необходимое приложение для смартфона для вашей платформы.

Печатный шаблон Google Cardboard (A4) Схемы, конструкции и чертежи очков виртуальной реальности Cardboard представлены в удобном виде. Просто скачайте их на свой компьютер, распечатайте все детали на принтере (на обычной бумаге), а затем перенесите получившиеся рисунки на Cardboard. Следуя схеме, вы получите устройство с правильными размерами и пропорциями.

Сделайте это сами в домашних условиях

Если человек приобрел телевизор с функцией 3D, ему необходимо приобрести дополнительные очки. Не всегда можно позволить себе такую покупку, поэтому их можно сделать своими руками. Это можно сделать различными способами.

Очки состоят только из двух компонентов – оправы и фильтров.

Для изготовления рамки можно использовать пластик или обычный картон. Форму линз можно вырезать с помощью напильника или пластикового жетона. Иногда используется упаковка для игрушек или цветная пленка.

Картон

Самый простой способ создать 3D-очки – использовать обычный картон. Для этого вы делаете следующее:

  1. Сначала вы создаете шаблон для основы, используя обычный картон;
  2. лист картона складывается пополам, а затем вырезается по контуру;
  3. Сделайте 2 квадрата светоизлучающих диодов из толстой прозрачной пленки, причем кусочки должны быть одинакового размера;
  4. Заготовка справа окрашена в синий цвет с одной стороны и голубой с другой, используя обычный маркер;
  5. левый бланк окрашен с обеих сторон красным маркером;
  6. Для обеспечения долговечности изделия пленка наклеивается с помощью клейкой ленты;
  7. Сформированные заготовки приклеиваются к картонной основе.

изображение 190421_10

В результате получается картонная конструкция, которая имеет короткий срок службы и не очень удобна в использовании. Но для просмотра отдельных фильмов дома он подходит идеально. При надлежащем уходе он прослужит довольно долго.

Модификация старых очков

Для изготовления 3D-очков можно использовать свои старые очки. Подойдут даже солнцезащитные очки. Для этого выполните следующие действия:

  1. Линза снимается со старой оправы;
  2. Из них изготавливаются светодиодные заготовки с толстой пленкой, которая разрезается по намеченным линиям;
  3. Левая линза нарисована красным маркером, и вы должны работать аккуратно, чтобы не проскочить под ним;
  4. правая заготовка закрашена синим маркером;
  5. Пластиковые формы аккуратно вставляются в подготовленную раму.

Получившаяся конструкция считается удобной и безопасной. Даже при длительном использовании не возникает дискомфорта для ушей и глаз. Обеспечивается возможность просмотра 3D-фильмов в домашних условиях.

Шаблон для изготовления 3D-очков:

изображение 190421_7

Изготовление бокалов

Когда у вас есть все необходимые материалы, вы можете приступить к созданию наших виртуальных очков.

Прежде всего, следует начать с шаблона. Существующие шаблоны следует аккуратно вырезать и хорошо приклеить по краям.

Затем возьмите линзы и с помощью клея прикрепите их к шаблону.

После этого можно приступать к окрашиванию линз. Обратите внимание, что необходимо сделать несколько слоев, чтобы изображение телевизора выглядело как можно более реалистично.

Последним шагом может быть их украшение. Вы можете украсить их различными узорами или наклеить на них забавные наклейки.

Разнообразие моделей на рынке

В магазинах можно найти несколько разновидностей 3D-очков, различающихся по внешнему виду и принципу действия. К ним относятся:

  • Анаглиф. Анаглифическое кодирование изображений считается традиционным. Он использует 2 кадра стереопары для создания изображения, которое может быть черно-белым или цветным. Эти кадры накладываются друг на друга, при этом один из них имеет множество оттенков красного, а другой – синего и зеленого. Очки оснащены специальными цветными фильтрами, которые блокируют часть изображения. Поэтому каждый глаз получает правильный сигнал. Первые такие очки были созданы из обычного картона, в который вставлялись светофильтры. К плюсам очков можно отнести их доступность по цене, а также эффективность использования. Недостатком считается плохая цветопередача, и если изделия носить слишком долго, оттенки красного и синего будут доминировать из-за силы зрительной инерции в течение длительного периода времени. Многие зрители отмечают появление головной боли и дискомфорта в глазах после просмотра фильма.
  • Поляризационный. Они относятся к классу пассивных очков, и на их производство тратится не так много денег. Эти изделия не требуют специального обслуживания или батарей. Фильтры в таких очках могут быть линейно или циркулярно поляризованными. В первом случае фильтры устанавливаются перпендикулярно друг другу. Во втором варианте используются фильтры с всенаправленной поляризацией. Эти фильтры разделяют изображение на две стереопары, так что в каждый глаз попадает разное изображение.
  • Фильтры помехкоторые иначе известны как Infitec. Они представляют собой метод отображения стереоизображения, который используется в кинотеатрах Dolby 3D. При показе фильмов используется технология фильтрации помех. Для каждого глаза создается изображение, в котором длины волн тонов различны. Для просмотра требуются очки, которые фильтруют длины волн, позволяя увидеть стереоизображение. Такие очки считаются очень дорогими по сравнению с другими разновидностями.
  • Снимки. Очки этого типа имеют жидкокристаллические затворы, которые закрываются в определенном порядке. Используется частота 60 Гц. Продукция обязательно синхронизируется с конструкцией или экраном, который показывает кадры для разных глаз с одинаковой частотой.
  • Активные стереоочки XpanD. В них один глаз видит только половину 3D-изображения, но благодаря быстрой смене кадров и инерции глаза, мы видим полное изображение. Производители встраивают специальный инфракрасный приемник, на который передается сигнал с экрана, что позволяет синхронизировать рулонные шторы. Основным недостатком таких продуктов считается их высокая стоимость. Они работают на батарейках, а также считаются надежными и долговечными.

При выборе конкретной модели учитывается их стоимость, особенности эксплуатации и предпочтения пользователя. Продукция предлагается многими крупными компаниями и дополнительно различается по размерам, поэтому стоит примерить ее в магазине, чтобы купить подходящую.

Стоит ли оно того?

И остается главный вопрос: стоит ли тратить время и усилия на производство этих очков в домашних условиях, когда в интернет-магазинах они продаются за гроши?

Оно того стоит, но только если вы хотите попробовать сделать что-то своими руками, создать что-то уникальное или если в вашем регионе просто нет другого способа получить это. Времени на его создание требуется минимум, а если у вас есть маленькие дети, вы можете даже превратить его в игру и наградить их новой красивой игрушкой.

Если вам нужны очки более высокого качества, и у вас есть монитор или телевизор, поддерживающий новую технологию 3D-изображения, их определенно стоит заказать в магазине. Ведь изготовление современных электронных читалок такого типа – задача очень трудоемкая, но посильная для каждого, кто в детстве увлекался радиотехникой.

Где их можно купить и сколько они стоят

3D-очки можно приобрести в различных магазинах, включая магазины техники или интернет-магазины. Многие кинотеатры сами продают различные типы очков, а иногда берут их напрокат или предлагают бесплатно на время фильма.

Стоимость изделия зависит от его типа и конструкции. Самые дешевые модели стоят около 800 рублей, но вы также можете найти очки на батарейках или аккумуляторах, которые стоят от 3 000 до 12 000 рублей. Существуют даже дизайнерские модели, которые имеют необычный вид и высокую цену.

Также стоит прочитать: Как сделать собственный 3D-принтер

Где купить линзы для очков

В рассматриваемом случае линзы являются самым сложным предметом для получения. Если вы не можете найти их в местных магазинах и торговых точках, вы можете поискать их в Интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать такие продукты на продажу, можно назвать следующие:

  • Магазины в категории “Оптика”. Здесь показатель измеряется в диоптриях, и для очков нужны линзы со значением не менее +22 диоптрии.
  • Канцелярские магазины. Увеличительные стекла (или лупы) продаются здесь, 10-кратные линзы должно быть достаточно в качестве альтернативы.
  • Ищите на национальных торговых сайтах и платформах или зарубежных онлайн-аукционах.
  • Сделайте одну из пластиковых бутылок (подробнее см. видеоинструкцию)

Если полученные линзы в той или иной степени отклоняются от стандарта, необходимо либо заново заточить сами линзы, либо внести необходимые изменения в дизайн очков. Часто эту проблему можно решить, встроив в конструкцию устройство для регулировки расстояния линзы от пользователя.

Как сделать очки без линз

Те, кто рассматривает вариант изготовления VR-очков без линз, могут сразу забыть об этом. Без специальных линз полученная конструкция не будут отличаться от обычных бокалов или стекла. Он не будет иметь практического применения, кроме как для создания кинематографического эффекта.

Как сделать стаканы из бумаги

Как сделать очки из бумаги. Некоторые дошкольники, если находят чужие очки, любят надевать их и носить. Носить очень важно, выдавая себя за взрослого, и, какие очки абсолютно всем одинаковы солнцезащитные очки дороже (такие и упасть не грех), или выписанные врачом бабушкины нужды.

Для таких целей, как “просто порисовать”, ребенок может сделать очки из бумаги.

О том, как сделать стаканы из бумаги или картона, рассказывается ниже.

  1. Плотная бумага или тонкий картон.
  2. Краски, кисти.
  3. Карандаш.
  4. Клей.
  5. Ножницы
  6. Распечатайте шаблон или нарисуйте его сами. Шаблон PDF (Бумажные стаканы)
  7. Посмотрите другие идеи для игр с бумагой.

Конечно, понятно, что это будет просто подделка, даже без очков.

Мы изготовим бокалы в виде короткой надписи. Выбор надписей невелик по той простой причине, что в середине должна быть гласная “о” или большая “а”, иначе наш муляж из бумаги и картона не будет похож на очки даже приблизительно.

Вы можете выбрать что-то вроде “в-о-о-о-о!”, “б-о-о-о-м!”.

Давайте сделаем шаблон будущих очков на бумаге. Мы просто рисуем с помощью компаса или компьютера два круга диаметром, равным диаметру очков в оправе, на определенном расстоянии (расстояние такое, чтобы оно соответствовало переносице), а внутри еще два круга диаметром на сантиметр меньше, в результате получаются две буквы “О” толщиной 0,5 сантиметра. Эти буквы соединены между собой вертикальной полосой, толщина которой также составляет 0,5 сантиметра.


На одной стороне, в моем варианте, нарисуйте букву “B”, а на другой – “!”, а также соедините эти буквы с буквой “O” вертикальными линиями. Теперь нарисуйте отдельно два боковых плеча палочкообразных очков, как на других очках, толщиной 0,5 сантиметра. Оставьте небольшой запас по прямому краю, чтобы приклеить дужки к очкам.

Вырежьте шаблон, покрасьте в выбранный вами цвет, а когда краска высохнет, приклейте дужки к буквам “О”. Все готово – побалуйте себя. Источник.

Читайте далее:
Сохранить материал?
